Qu'il s'agisse d'un robot cellulaire, smartphone ou web, voici tout ce qu'il faut savoir sur son installation.
Attention, cette procédure n'est valable que pour les robots kapptivate les plus récents. Si vous devez installer un robot plus ancien, veuillez contacter notre support.

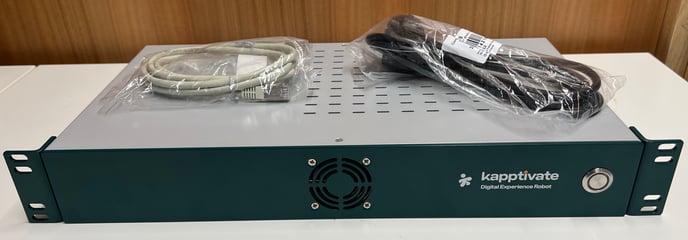

Étape 1 - Préparation de l'installation
- Le robot
- Un câble d'alimentation noir
- Un câble RJ45

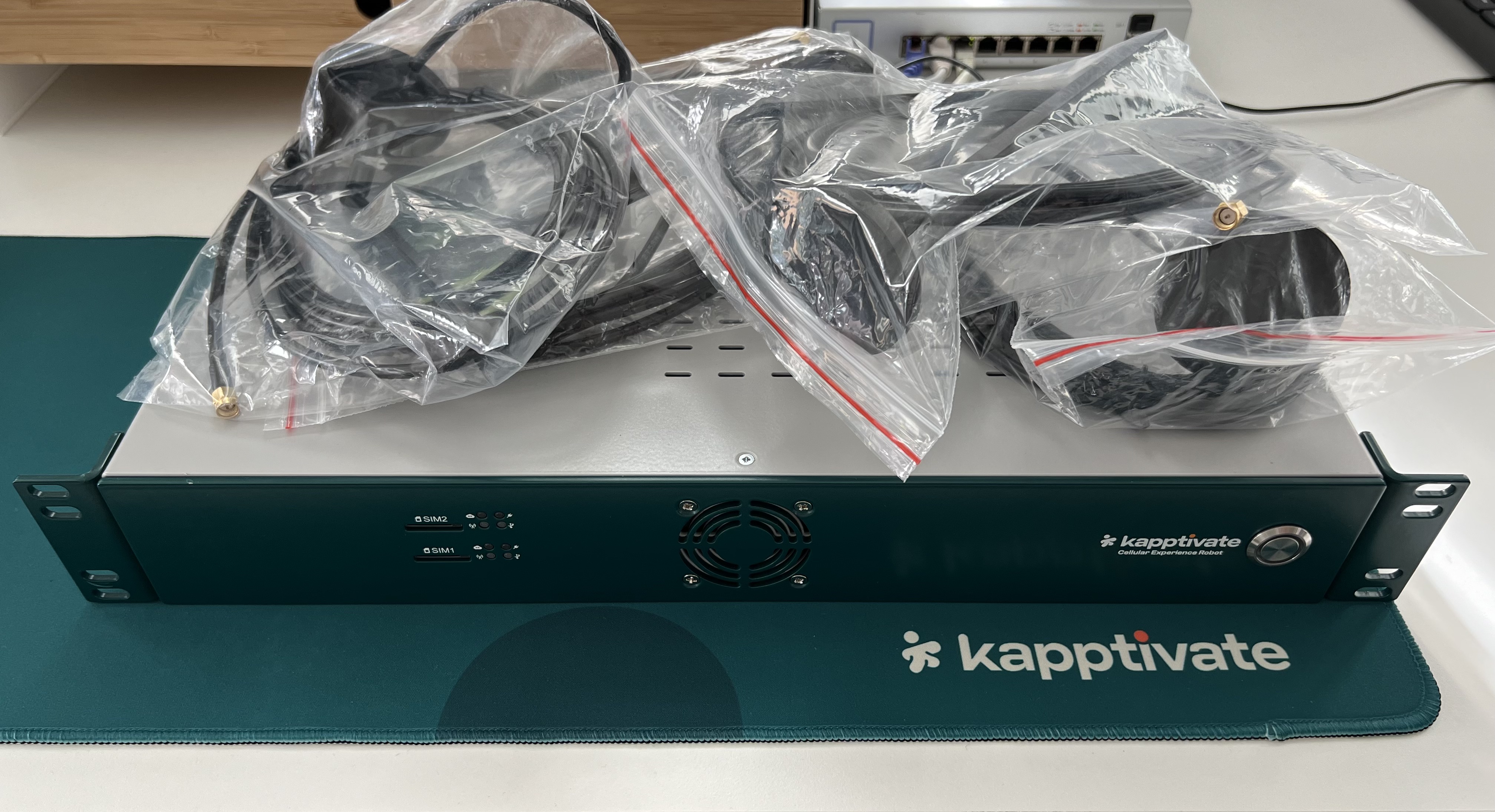

Si vous avez un robot cellulaire (5G), vous devriez également avoir :
- 8 antennes

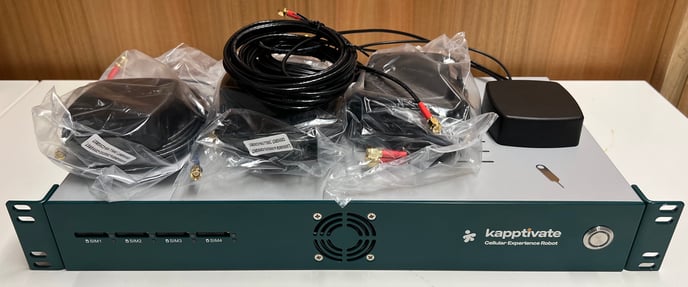

Si vous avez un robot cellulaire (4G), vous devriez également avoir :
- 4 antennes
- Un extracteur de carte SIM (non inclus avec le robot)

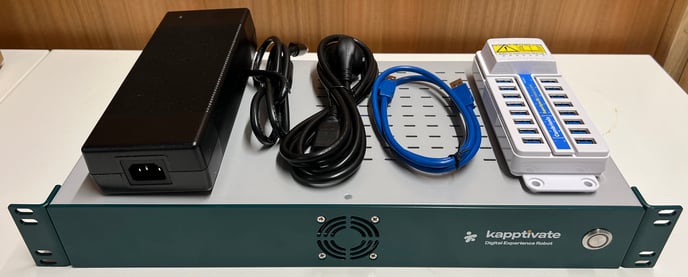

Si vous avez un robot smartphone, vous devriez également avoir :
- Un hub USB
- Un cable USB bleu
- Une alimentation pour le hub
Nous recommandons d'installer le robot dans une baie de stockage pour une meilleure circulation de l'air et une meilleure accessibilité. Pour ce faire, il suffit de placer le robot dans un emplacement de la baie de stockage et de serrer deux vis de chaque côté du robot.
Cette étape n'est pas obligatoire pour que le robot fonctionne. Pour information, l'air entre par l'avant du robot et sort par l'arrière.

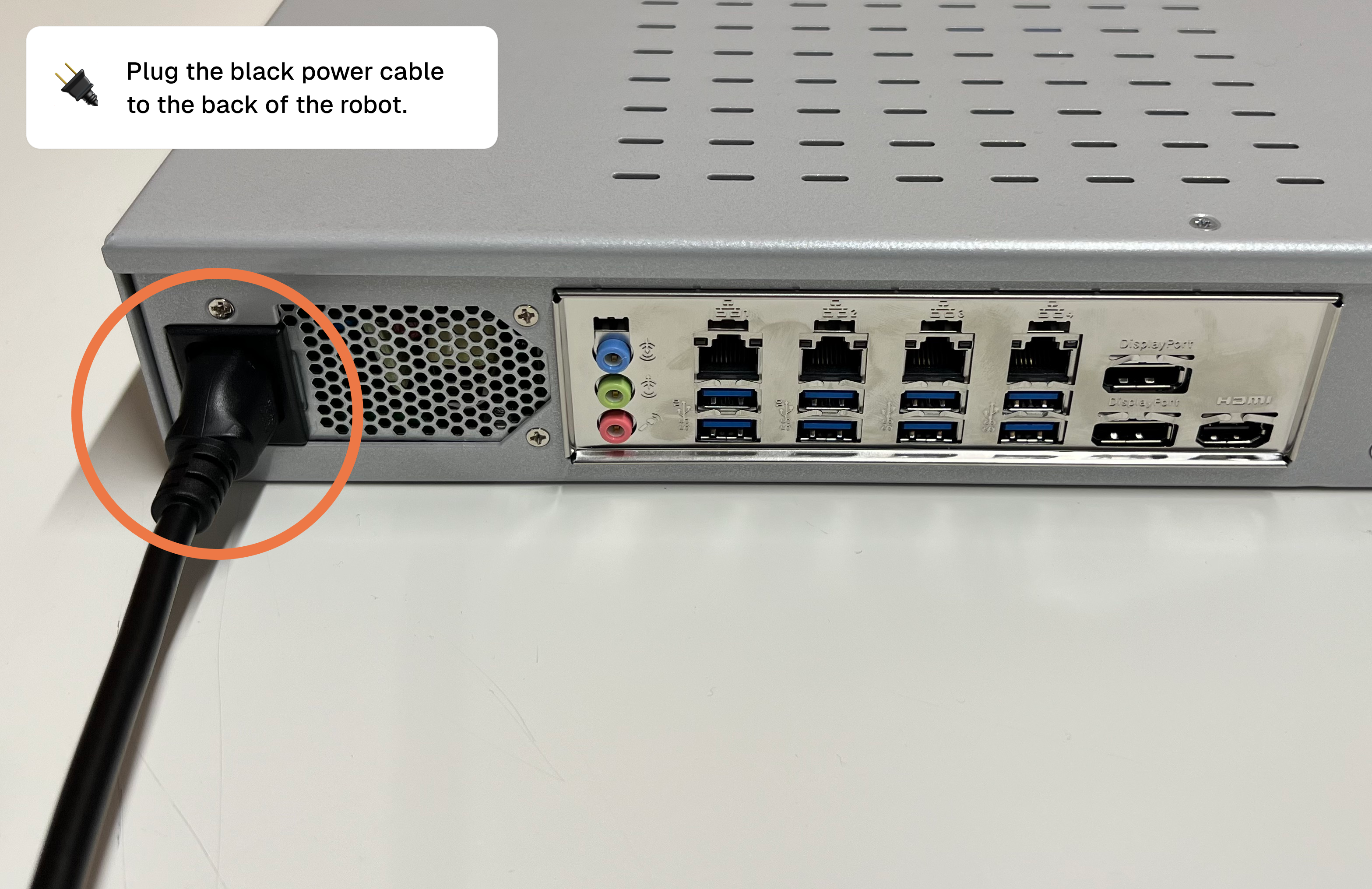

Étape 2 - Connecter le robot

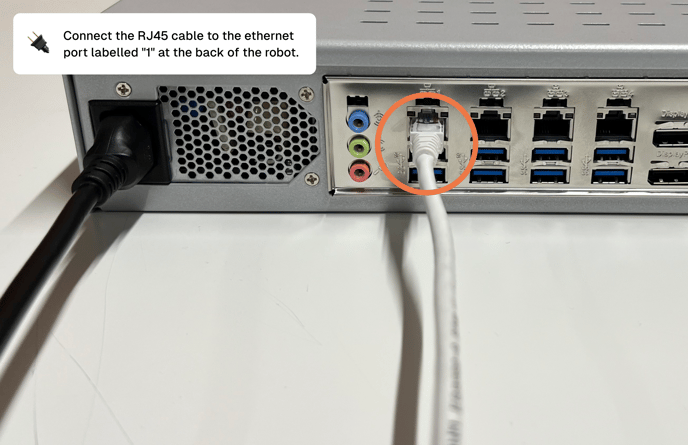

Pour information, vous pouvez également connecter le câble aux ports 2 ou 3, mais le robot ne fonctionnera pas si vous le connectez au port 4.

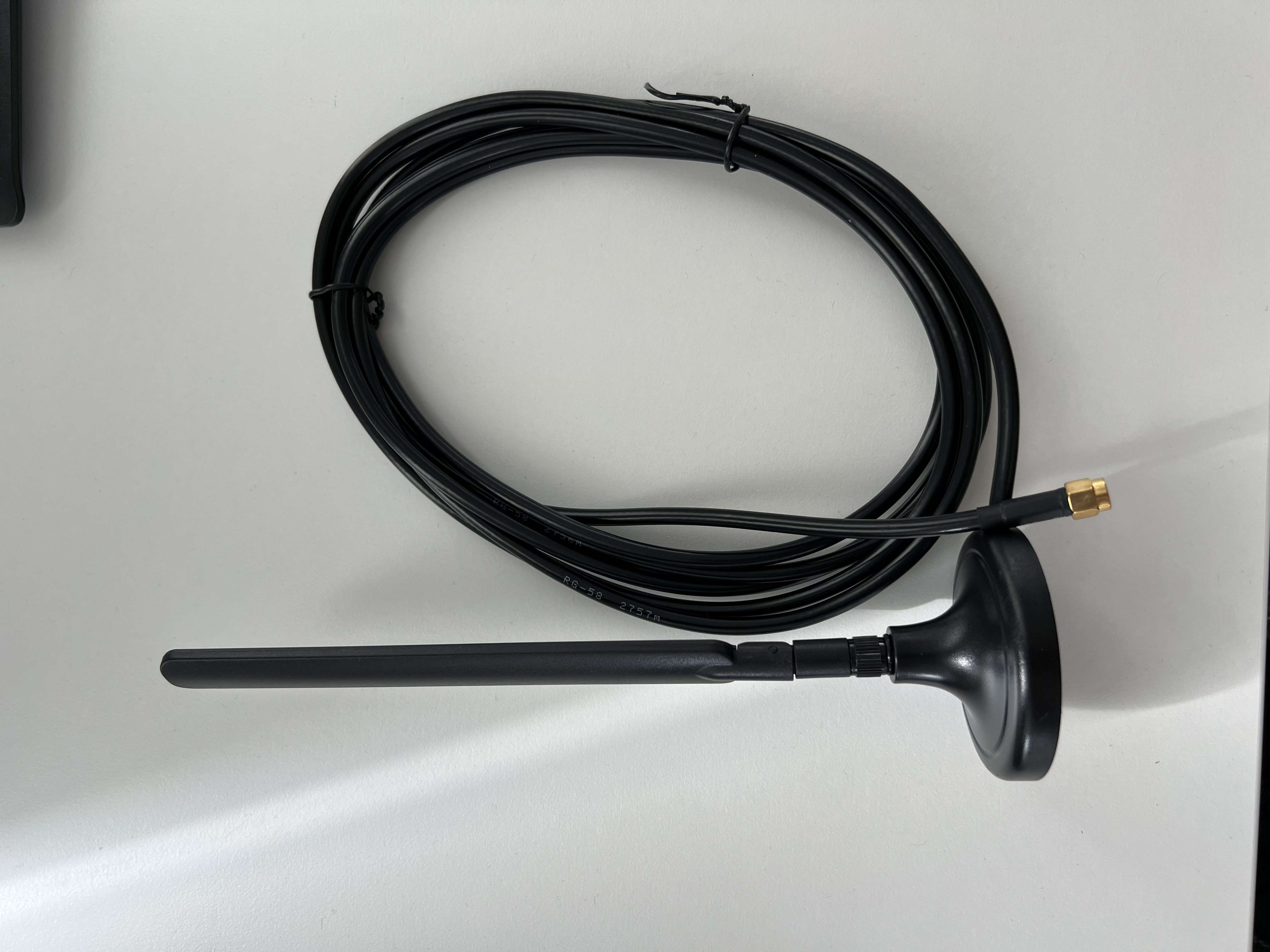

Étape 3 - Connexion des antennes (robots cellulaires 5G uniquement)
A l'arrière du robot, il y a 4 connecteurs par modem. Vous pouvez maintenant connecter les antennes au robot.

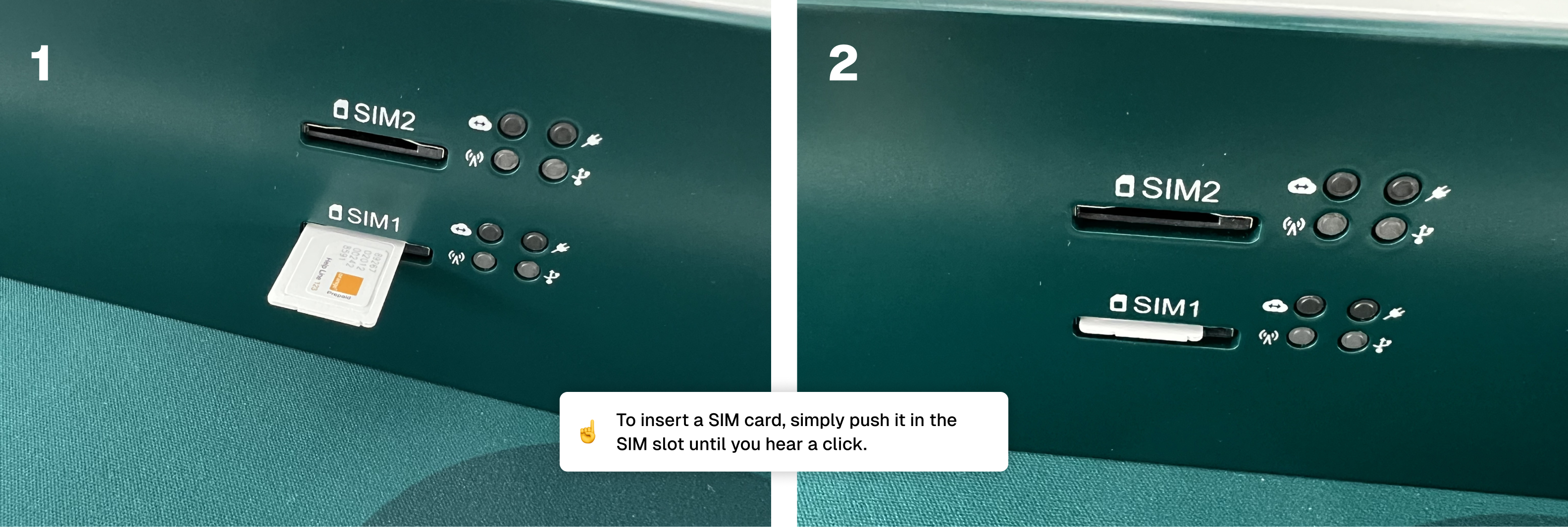

Pour insérer une carte SIM, il suffit de la pousser dans le compartiment à SIM jusqu'à entendre un clic.
Vous pouvez répéter ces étapes pour le compartiment restant.
Étape 4 - Connexion des antennes (robots cellulaires 4G uniquement)

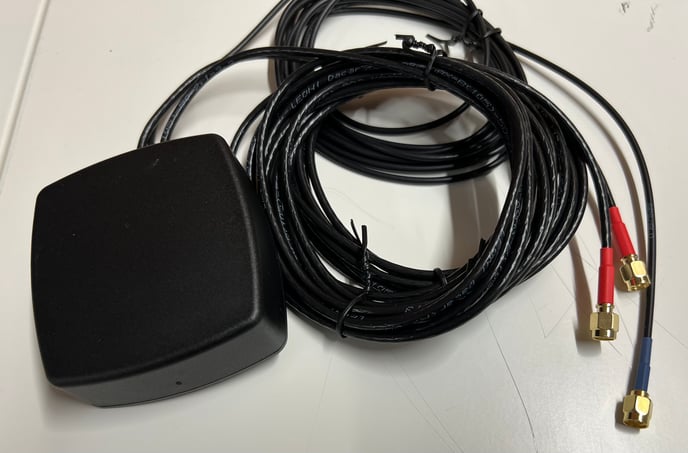

Le câble bleu est pour le GPS et les deux câbles rouges sont pour la connectivité 4G.

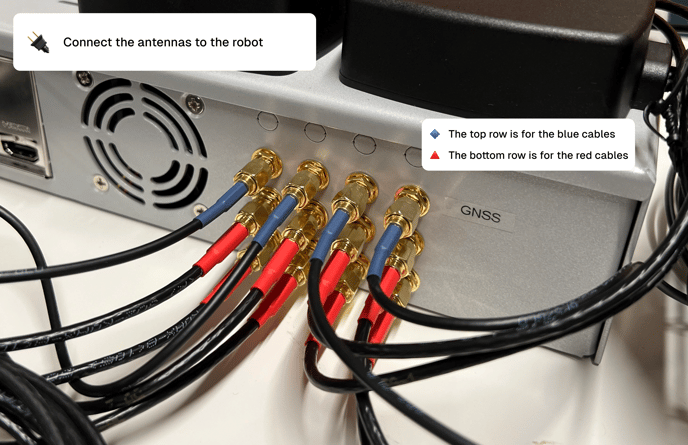

A l'arrière du robot, il y a 3 connecteurs par modem. Vous pouvez maintenant connecter les antennes au robot.
La ligne du haut est pour les câbles bleus (🔹) et les 2 lignes du bas sont pour les câbles rouges (🔺).

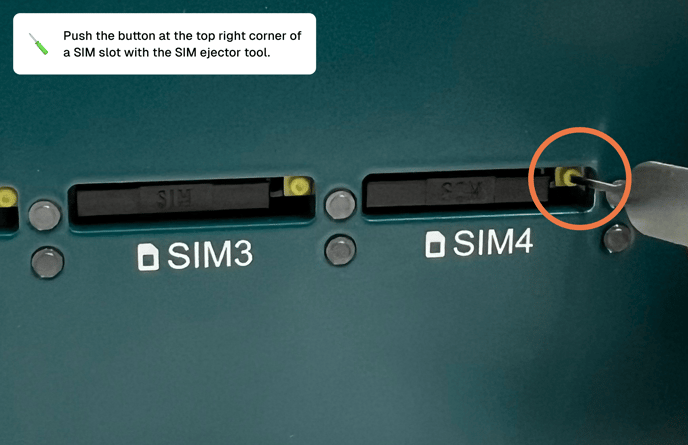

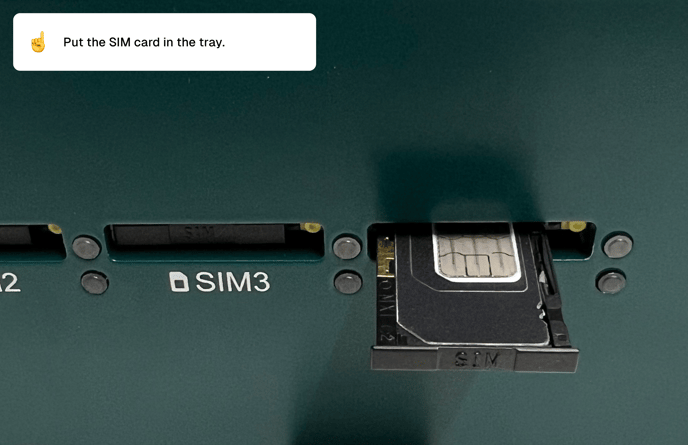

Pour insérer une carte SIM, appuyez sur le bouton situé dans le coin supérieur droit d'un emplacement à carte SIM à l'aide de l'extracteur de SIM puis placez la carte SIM dans le compartiment.
Vous pouvez répéter ces étapes pour tous les compartiments restants.

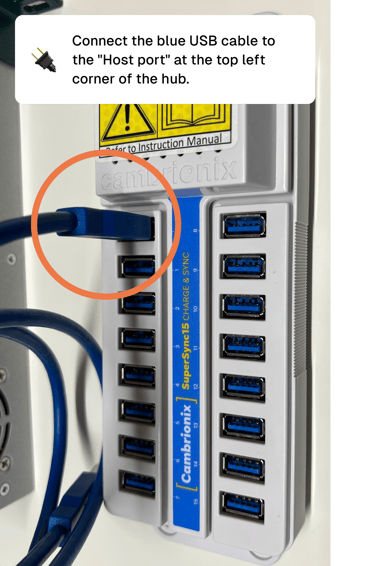

Étape 5 - Connexion du hub USB (robots smartphone uniquement)

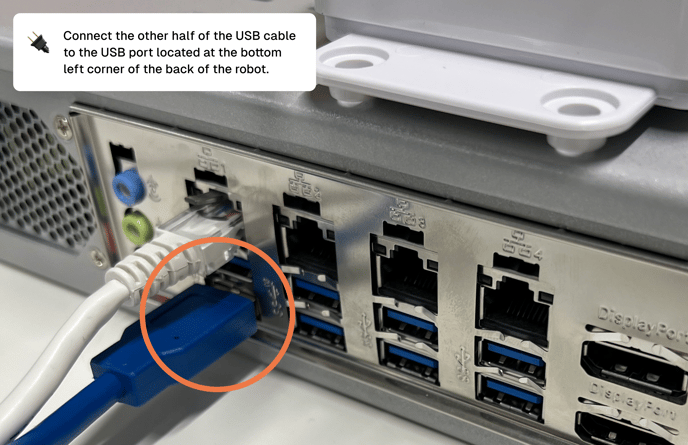

Ensuite, connectez l'autre côté du câble USB au port USB situé dans le coin inférieur gauche de l'arrière du robot.
Vous pouvez également connecter le câble à n'importe quel autre port USB.

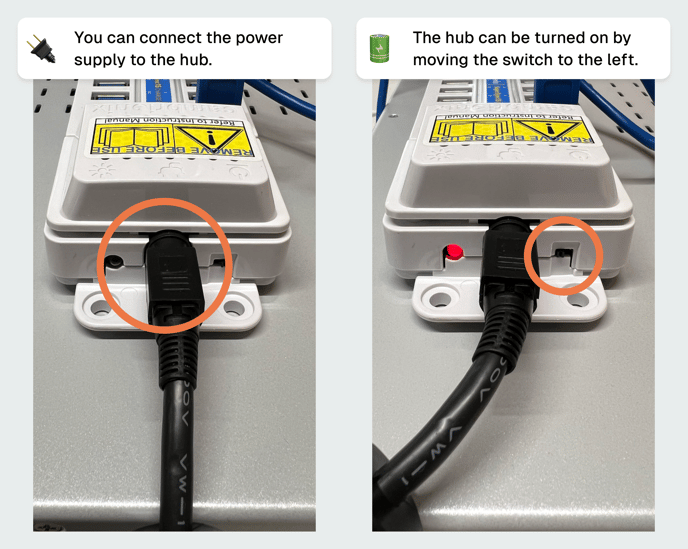

Vous pouvez maintenant connecter l'alimentation au hub. Le hub peut être allumé en utilisant l'interrupteur situé à droite du port d'alimentation. Un voyant rouge indique que le hub est allumé. 🚨

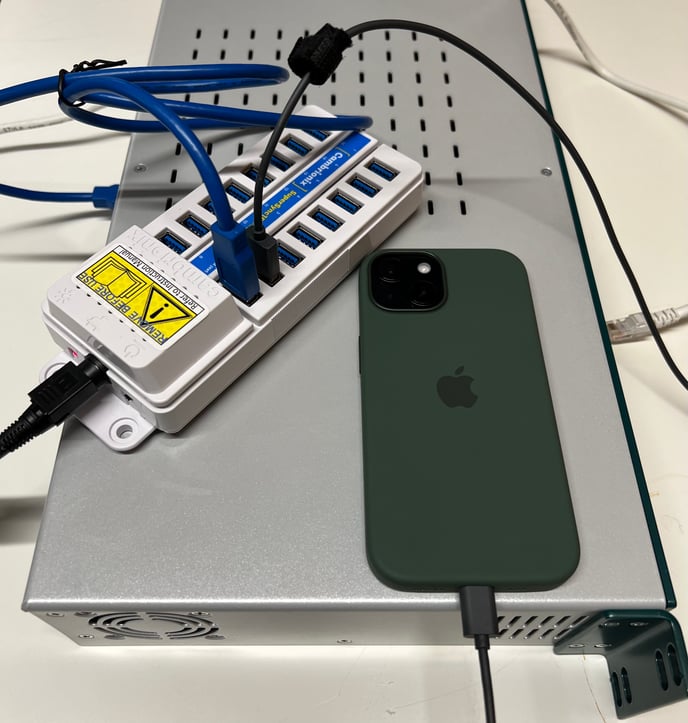

Le hub est maintenant prêt à être utilisé, vous pouvez connecter vos smartphones aux ports USB disponibles.
💡 Les smartphones ne se rechargent pas si le robot n'est pas allumé.
Félicitations, l'installation du matériel est terminée ! Attention, vous devez également suivre la procédure suivante pour que le robot soit complètement opérationnel : Comment installer un nouveau robot kapptivate (partie logicielle).
